GDC-C20 상지 폴딩 및 카톤 머신

참고 : 이 장비는 비 변형 접이식 박스 포장 기계로, 모든 요구에 따라 사용자 정의 할 수 있습니다. 다음 설명은 참조 용 단일 사례입니다.

장비가 구현 한 기능

카톤 형성 전에

종이 카톤 사전 배

상자 접이식 상자

상자 접착

기술 과정

카톤 빈 -  재생 -재생 사전 형성 -제품을 넣습니다 -내부 뚜껑 박스 -gluging- 외부 오버 -피니쉬 제품.

기술적 기능

1 machine 박스 접이식 기계는 주로 섀시, 호퍼, 카톤 제거 로봇 및 상자 형성 스테이션으로 구성됩니다.

2 variety 다양한 상자 크기와 사양을 수용하여 빠르고 쉽게 전환 할 수 있습니다. 조정 스테이션은 주로 핸드 휠과 나사로 제어됩니다.

3 st 기계는 안정적이고 빠르게 작동하여 생산 공정에서 제품 손상을 방지합니다.

4 il 호퍼는 하향식 하중 메커니즘을 사용하여 중단없이 연속 하중을 가능하게합니다. 호퍼가 재료가 적거나 작동 중에 재료가 비정상적으로 제거되는 경우 기계는 경보를 생성하고 종료됩니다.

안전 및 효과적인 보호를 위해 기계의 움직이는 부품에는 안전 경비원이 장착되어 있습니다. 제품과 접촉하는 부품은 용접이없고, 연마하며, 수동적입니다. 모터는 과부하가 발생하거나 정격 하중이 초과 된 경우 알람을 종료하고 생성해야합니다.

6 with 장비는 국가 품질 표준, 환경 보호 표준, 전기 안전 표준 및 기타 관련 표준을 준수합니다. 모든 솔레노이드 밸브 및 제어 신호 피드백은 24V DC 전원 공급 장치를 사용합니다. PLC 컨트롤러의 24V 전원 공급 장치 및 DC 전원 공급 장치는 전용 고전력 스위칭 규제 전원 공급 장치로 구동됩니다.

7 to 후면 벨트 라인에 연결할 수 있습니다. 후면에 상자가 있으면 접이식 기계가 자동으로 생산을 일시 중지합니다. 후면에 상자가 없으면 접이식 기계는 자동으로 생산을 재개합니다.

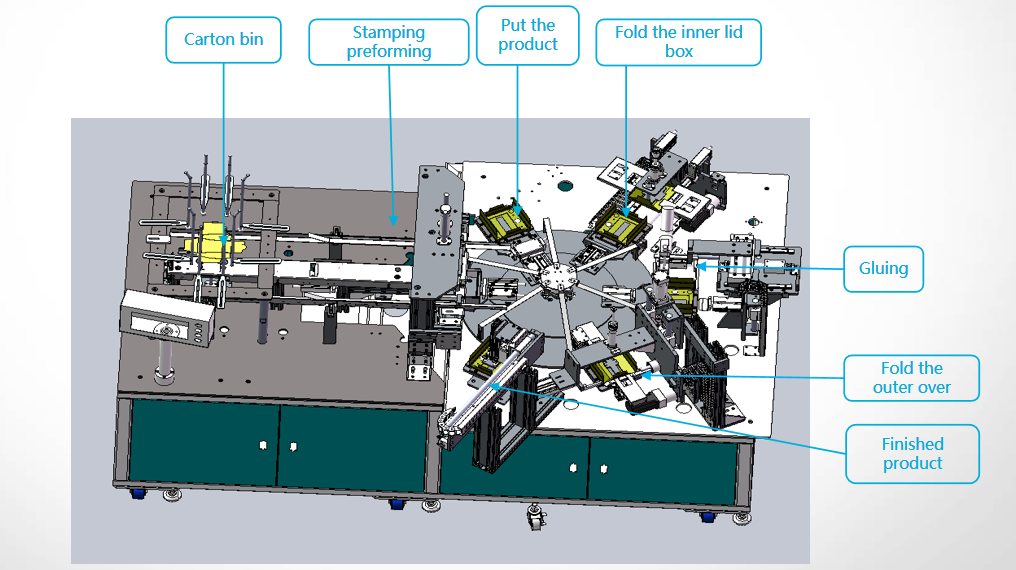

기계  구조

행동 설명

1. 상자 호퍼에는 재료가 있습니다. 재료 흡입 컵은 위쪽 및 아래쪽으로 이동하여 펀칭 호퍼에서 상자를 제거하고 스탬핑 스테이션으로 옮깁니다.

2. 상자에 스탬프를 찍고 턴테이블에 놓습니다 (형성 금형 포함).

3. 상자가 형성되어 로딩 트레이에 배치 된 후에는 복싱의 다음 프로세스에로드됩니다. 권투가 완료된 후 상자의 내부 덮개가 접 힙니다.

4. 내부 덮개가 접힌 후, 턴테이블은 접착을 위해 다음 과정으로 이동합니다. 접착 후, 턴테이블은 외부 덮개를 접어서 상자를 다음 스테이션으로 계속 옮깁니다.
