반 자동 라운드 병 라벨링 머신

작업 원칙

수입 지능형 고수도 마법의 마법 눈과 높은 신뢰할 수있는 컴퓨터 칩 프로그램 컨트롤러 (PLC)는 고무 롤러 고정 병을 사용하여 라벨과 케이스 라벨을 제어합니다. 비 건조 레이블은 병의 병을 따라 회전합니다.

기술 매개 변수

1, 효율 ： ≤40pcs/min

2, 정밀도 ： ± 1mm

3, 직경의 적용 가능한 병 : φ10-150mm

4, 라벨 롤 ： 외부 직경 ≤ 200mm   내 직경 ： φ75mm

5, 라벨 크기 ： 너비 10-130mm  길이 10-150mm

6, 전원 공급 장치 ： 220 V, 50Hz 120W, 110V60Hz  150W

7, 기계 크기 ： 650 (l 천) × 450 (w) × 450 − (h) mm

8, 기계 무게 ： 20kg

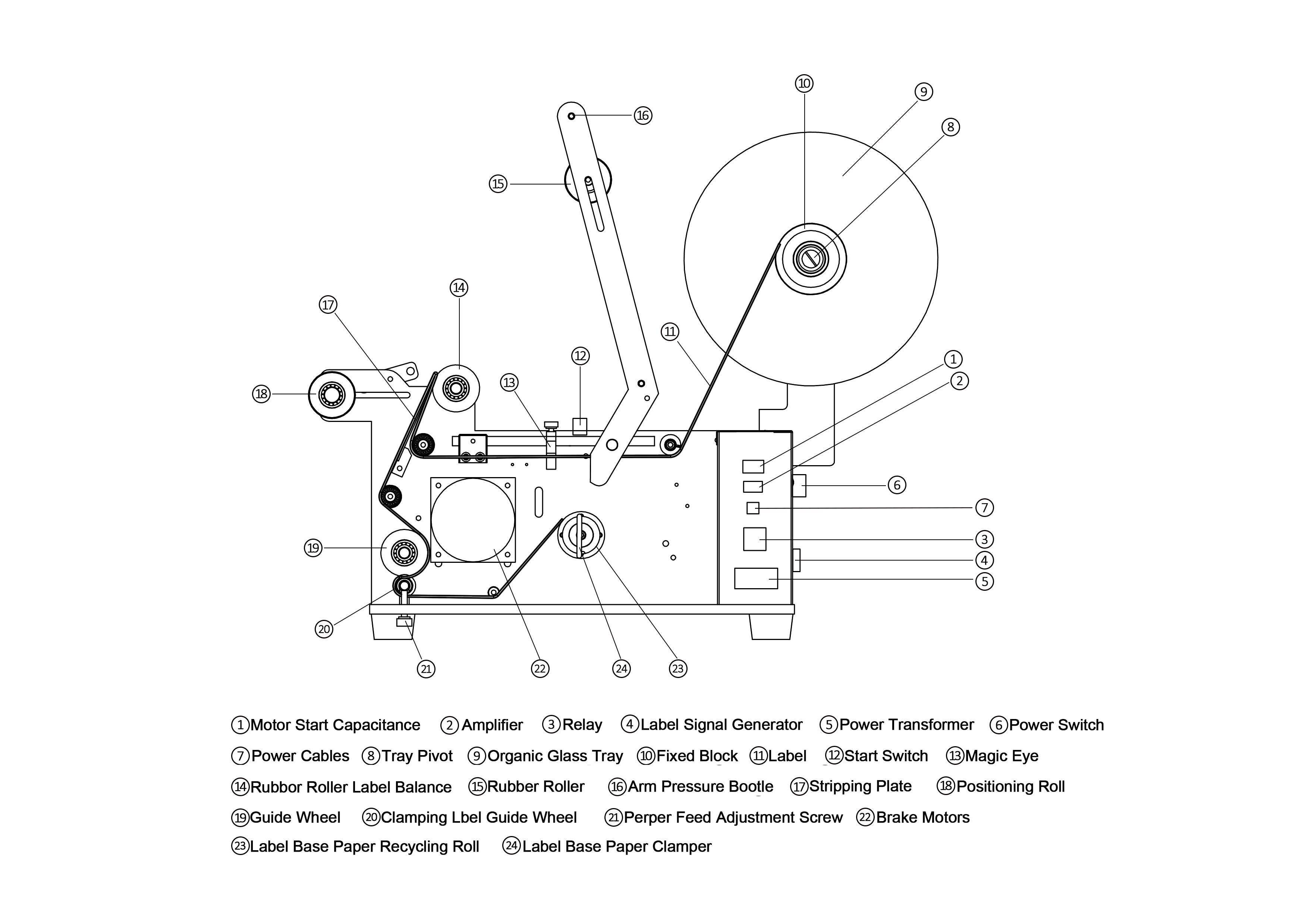

작동 시퀀스

1, 첫 번째 설치 2 개의 둥근 설치 고정 블록에서 각각 2 개의 유기 유리 트레이 2 조각의 유기농 유리 트레이를 각각 설치 한 다음, 고정 블록 보육 요리 코어 샤프트의 첫 번째 세트 세트, 녹색 O- 링은 트로프의 고정 블록으로 끌어 당겨 고정 블록이 나사로 연결됩니다.

2, 라벨 설치 : 설치 롤 레이블은 레이블을 따라 시계 방향으로 방향으로, 트레이에 레이블을 넣어 외부 고정 및 잠금 나사를 전달합니다.

3, 라벨에 따르면 좋은 방향을 착용하고 마지막으로 '클램핑 레이블 가이드 휠 '를 착용하면 기계가 작동하지 않습니다. 잠금 '클램핑 레이블 가이드 휠 '에서 균형을 잡지 않은 균형 도로 주위의 고무 롤러 태그의 균형에주의를 기울여야합니다. 단락 태그와 하단 마크는 동일한 레벨에서 마모되어야하며, 가이드가 레이블인지 확인하기 위해 모든 필름 실린더를 적절한 위치로 전송하기 위해 원의 위치에 놓습니다.
