금형 교체 방법 - 5단계: 펀칭 금형과 플라스틱 필름 설치

FFS 기계의 금형을 변경하는 방법

1단계: 곰팡이 제거 전 준비사항

2단계: 곰팡이 제거

3단계: 성형 금형 설치

4단계: 열 밀봉 금형과 스크랩 절단기 설치

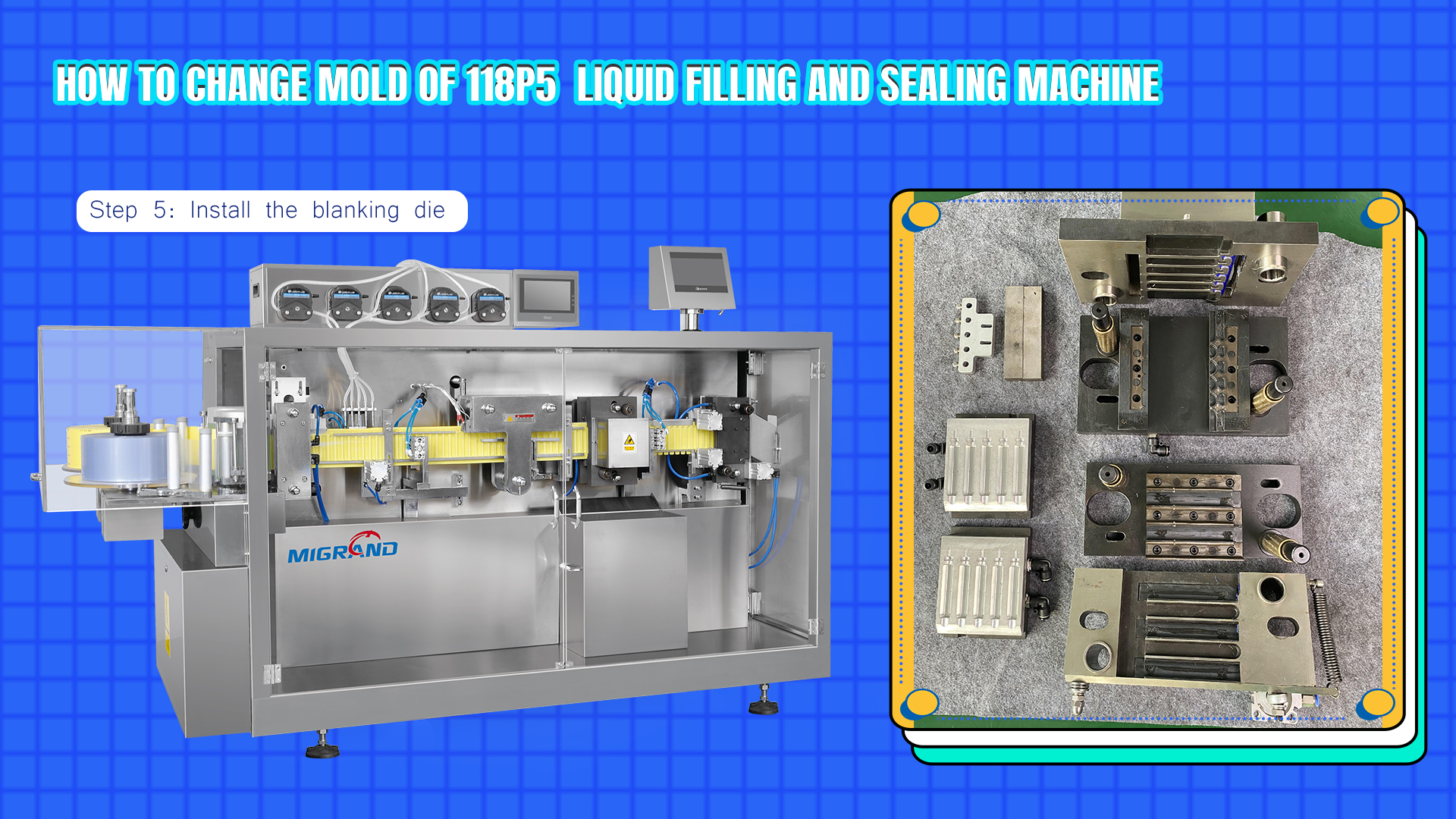

5단계: 펀칭 금형 및 롤 필름 설치

5초: 후면 블랭킹 나이프를 설치할 때 백플레이트와 같은 높이에 있는 나이프 측면이 오른쪽에 설치됩니다.

27초: 후면 패널 상단과 같은 높이가 되면 대각선으로 반대쪽 두 개의 고정 나사를 조입니다.

42초: 구리 베어링은 전면 펀칭 및 로딩 다이의 샤프트 슬리브에 배열된 다음 후면 펀칭 및 절단 다이의 이동식 스크류 로드에 배열됩니다.

51초 : 전면 블랭킹 다이가 설치되면 실린더가 오른쪽을 향합니다.

1분 3초: 고정 너트를 조이되 먼저 조이지 마십시오.

1분 14초 : 항상 불어오는 공기관은 후면 커넥터에 연결되고, 작동 시 분출되는 다른 공기관은 전면 커넥터에 연결됩니다.

1분 30초: '조그'를 눌러 블랭킹 다이를 닫힌 상태로 실행합니다.

1분 35초：포지셔닝 및 클램핑 실린더를 설치합니다.

상부 클램핑 스트립은 하부 가이드 레일과 평행해야 하며 전면 및 후면 충격 몰드의 홈 중앙에 위치해야 합니다.

클램핑 스트립은 커터보다 2~3mm 높아야 하며 커터 몰드와 접촉해서는 안 됩니다. 나사를 잠급니다.

2분 35초 : 성형틀이 닫히면

블로잉 블록의 정렬선이 성형 금형의 가장자리와 정렬되도록 성형 블로잉 모듈의 위치를 ​​조정하고,

그리고 나사를 살짝 조여주세요

3분 10초 : 캐빈 백플레이트에서 성형금형 중심까지의 거리를 측정하고,

왼쪽 레일과 뒷판 사이의 중심 거리를 전자와 일치하도록 조정합니다.

3분 38초：캐빈 백플레이트에서 슬리터 엣지 블랭킹 다이 중심까지의 거리를 측정하고,

오른쪽 레일과 뒷판 사이의 중심 거리를 이전과 일치하도록 조정합니다.

3분 52초: 롤 필름을 설치하기 전에 클램핑 실린더를 엽니다.

4분 1초：래핑 롤 필름을 기계 트랙에 로드합니다.

5분 18초：필름 설치가 완료된 후 클램핑 실린더를 닫습니다.

5분 25초: 터치스크린의 온도 버튼 4개를 차례로 켜고 온도가 설정 값까지 올라갈 때까지 기다립니다.
